【ESP32-P4系列】WT99P4C5-S1开发板上手指南

开发板简介

1

开发板介绍

WT99P4C5-S1 开发板是深圳市启明云端有限公司推出的,基于 WT0132P4-A1 核心板设计的多媒体开发板。WT0132P4-A1 核心板基于乐鑫 ESP32-P4 系列芯片设计,搭载双核 360 MHz RISC-V 处理器和 32 MB PSRAM。此外,ESP32-P4 支持 USB 2.0标准,MIPI-CSI,MIPI-DSI 等多种外设,可满足客户对低成本,低功耗的多媒体产品的开发需求。

开发板上已搭载与 WT0132P4-A1 核心板通讯的乐鑫 Wi-Fi & BLE 模组ESP32-C5-WROOM-1,用于开发该开发板的 Wi-Fi 和蓝牙通信;同时可选配启明自研 7 英寸电容式触摸屏使用,丰富开发者的使用体验。该开发板非常适用于IPC 、HMI、AIoT 类产品的原型构建。

核心板大部分管脚均已引出至排针,开发人员可根据实际需求,轻松通过跳线连接多种外围设备,同时也可将开发板插在面包板上使用。

2

开发板图片


图1:WT99P4C5-S1 开发板(正面)

入门指南

本节将简要介绍 WT99P4C5-S1 开发板,说明如何在 WT99P4C5-S1 上烧录固件及相关准备工作。

1

组件介绍

图2:WT99P4C5-S1 开发板组件介绍

以下按照顺时针的顺序依次介绍开发板上的主要组件。


2

准备工作

WT99P4C5-S1 开发板

USB-C 数据线

电脑(Windows、Linux、macOS均可)

LCD 屏幕(可选)

摄像头(可选)

MicroSD 卡(可选)

3

硬件设置

使用 USB 数据线将 WT99P4C5-S1 连接到电脑,可通过任意一个 USB Type-C端口给开发板供电。建议使用 USB 转 UART 接口来给核心板上的 ESP32-P4 芯片烧录固件及调试。

4

软件设置

可前往乐鑫科技 ESP-IDF 快速入门,查看如何快速设置开发环境,将应用程序烧录至您的开发板。或前往启明云端 GitHub Examples,开发板应用示例存已存放于 WT99P4C5-S1 代码仓库,可自行下载编译后烧录至开发板即可开始开发使用。

5

烧录小智AI参考

硬件参考

1

功能框图

WT99P4C5-S1 系列开发板的主要组件和连接方式如下图所示。

图3:WT99P4C5-S1 功能框图

2

排针接口说明

下表列出了开发板排针(J14、J5、J6、J13)的名称和功能,排针的名称如图 WT99P4C5-S1 开发板-正面 所示,排针的序号与 WT99P4C5-S1 开发板原理图一致。

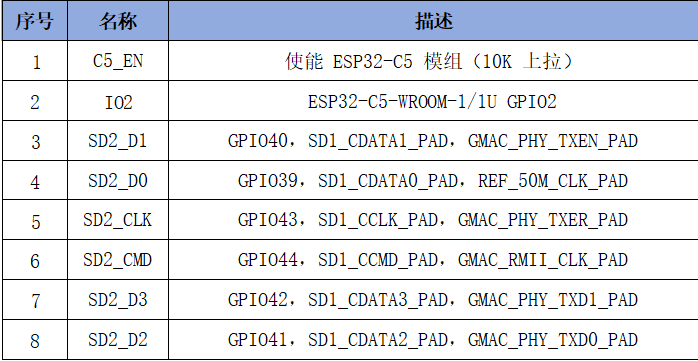

表1:J14 排针详细功能描述

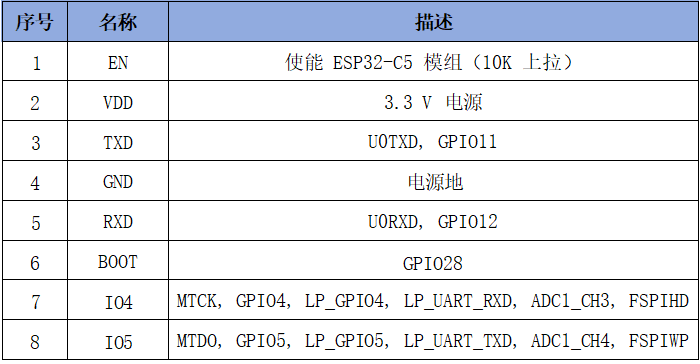

表2:J5 排针详细功能描述


表3:J6 排针详细功能描述

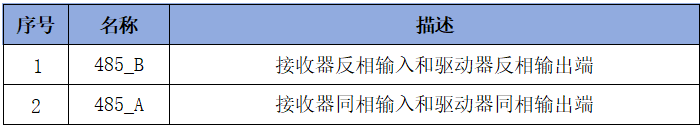

表4:J13 排针详细功能描述
